Najważniejsze cechy:

• 4 elementy przyłączeniowe (2x PoE + 2 listwy śrubowe) – RJ45 do sieci/PoE i zaciski do toru 2WIRE.
• PoE IN 802.3af/at lub PoE Passive – zasilanie z PoE standardowego albo pasywnego.
• PoE OUT 802.3af/at/bt60 – zasilanie odbiornika PoE, także w klasie bt60.
• LAN 10/100 Mb/s (IN/OUT) – transmisja danych na obu portach RJ45.
• Zasilanie: Vin PoE 24–56 V / Vin Power 10–56 V – praca z PoE lub zewnętrznym zasilaniem DC.
• Wyjścia: VoutDATA = Vin oraz Vout = Vin – napięcie na wyjściach zależne od napięcia wejściowego.
• Niski pobór mocy 0,7 W (cały tor) – małe obciążenie źródła zasilania.
• Tor 2WIRE do 1000 m – transmisja po 2 pojedynczych skręcanych przewodach.
• Zabezpieczenia – przepięciowe (LAN/DATA) + przeciążeniowe 0,6 A (ETH10-2wire-A-TX) + LED LV dla <44 V.
• Sygnalizacja LED – PWR, PoE, link/transmisja LAN oraz LINK toru 2WIRE + montaż z adapterami TH-35/RACK (IP20, -25…+65°C, 51 × 51(73) × 22 mm, 0,06 kg).

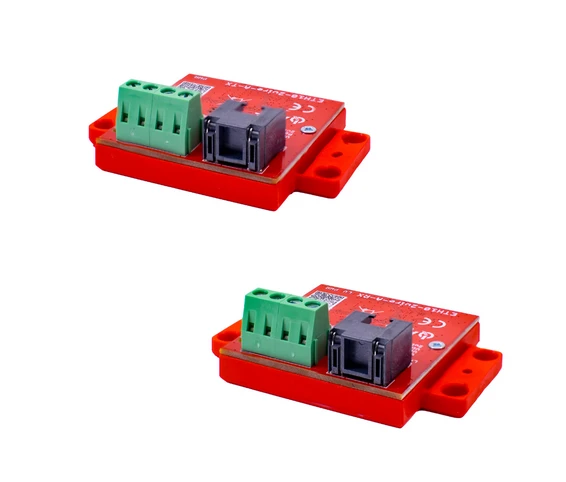

Zestaw do transmisji ATTE LAN 10Mbps + PoE po 2 żyłach ETH10-2wire-A-SET

Podstawowe zastosowania:

• instalacja kamer IP PoE w miejscu istniejących kamer analogowych
• do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
• wymiana domofonu na wideodomofon IP
• wykorzystanie przewodu telefonicznego do przesyłu danych Ethernet
• instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
• do instalacji kamer IP PoE w windach na istniejącym przewodzie zwisowym

Dzięki wysokiej odporności na zakłócenia ETH10-2wire-A-SET może być używany na dowolnym przewodzie, jednak maksymalne odległości transmisji mogą się różnić w zależności od ich rodzaju. Zestaw konwerterów najlepiej sprawdza się w przypadku skrętki UTP. Odpowiednia izolacja przed zakłóceniami elektromagnetycznymi oraz skręcenie żył w torze 2wire pozytywnie wpływają na zasięg transmisji. Maksymalna długość przewodów w torze 2wire to 1000m.

W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

Moduł ETH10-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-A-RX wraz z kamerą PoE.

Transmisja oraz zasilanie są sygnalizowana poprzez diody LED:

• PWR - Urządzenie jest zasilane
• LED LINK - Sygnalizacja transmisji pomiędzy modułami
• LED w porcie RJ45 (żółty) – obecność zasilania PoE w porcie
• LED w porcie RJ45 (zielony) – link i transmisja danych
• LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH10-2wire-A-RX poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania.

Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH10-2wire-A-RX.

Moduły ETH10-2wire-A-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH10-2wire-A-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
• W odróżnieniu do pozostałych modeli konwerterów 2wire pozwala uruchomić transmisję z prędkością 10Mbps na prostych nieskręcanych przewodach.
• Możemy uruchomić dwa lub więcej zestawów na poszczególnych żyłach pojedynczego przewodu.
• Podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire.
• Moduły łączymy parą przewodów przy pomocy złączy DATA, która przesyła zarówno dane, jak i zasilanie. Złącze POWER powinno być wykorzystywane jedynie do zasilania z zasilacza zewnętrznego.

Specyfikacja techniczna:
